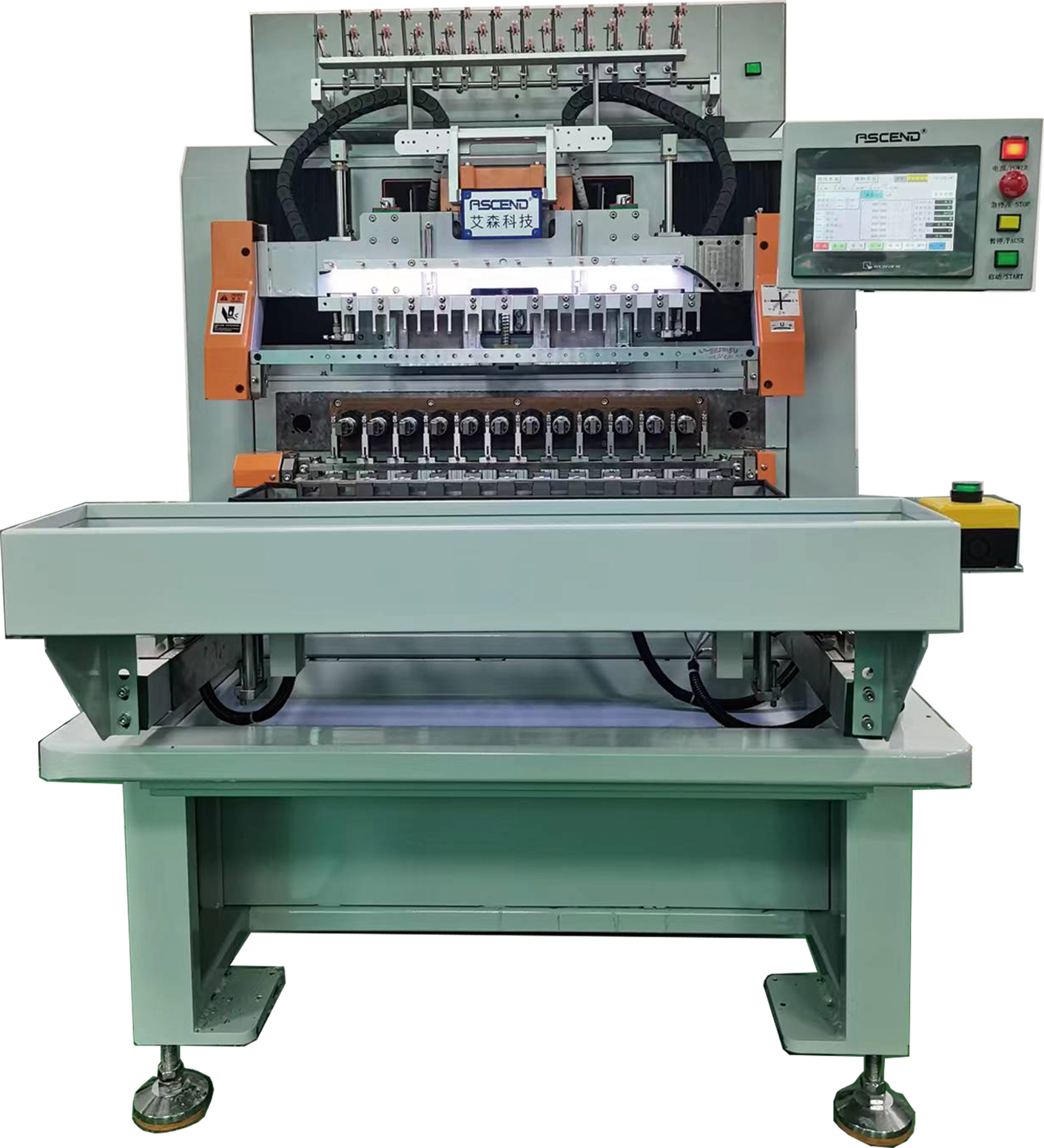

45系列自动绕线包胶一体机
技 术 参 数
| 型号 model | AS6004-B | AS6006-B | AS6008-B | AS6012-B | AS6016 |
| 主轴数 spindle | 4 | 6 | 8 | 12 | 16 |
| 主轴最高转速 （rpm） | 10000 | ||||
| 主轴间距（mm） | 145 | 95 | 70 | 45 | 13 |
| 主轴伺服马达功率（W） | 1500 | ||||
| 骨架旋转最大直径 | 70 | 40 | 34 | 22 | 15 |
| 增加辅助下料时骨架最大旋转直径 | / | ||||
| 上下料方式 | 自动上下料，皮带线传送 | ||||
| 控制系统 | ASCEND可编程控制器 | ||||
| 人机界面 | 7寸彩色触摸屏 | ||||
| 快速夹具接口内径 | 10/12 | ||||
| 适用线径 | 0.03-0.4（追加启动剪刀可达0.8） | ||||
| XYZ轴移动距离 | X：100 Y：130 Z：90 | ||||
| XYZ轴最高移动速度 | 260mm/s | ||||
| 包胶规格宽度 | 标准包胶机构2-25（包胶机构变更时需要更换包胶夹具） | ||||
| 电源规格 | 220 VAC / 50-60Hz | ||||
| 功率 | 2500 | ||||
| 气源规格 | 0.5-0.7 Mpa | ||||
| 设备外形尺寸 | 950*1400*1600（W*D*H） | ||||
| 重量 | 750Kg | ||||
适 用 线 圈
